Mélysége: 43 cm Látható képátló: 38 cm

Villamossági Televízió és Rádiókészülékek Gyára

TA 631 Carmen

A készülék gyártása 1963-ban kezdődött.

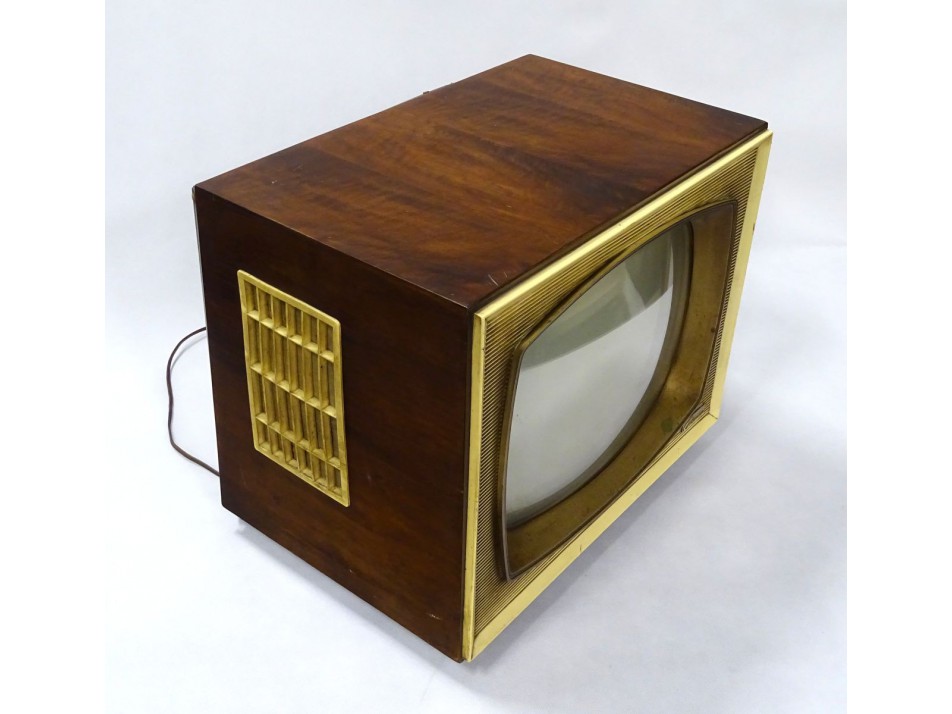

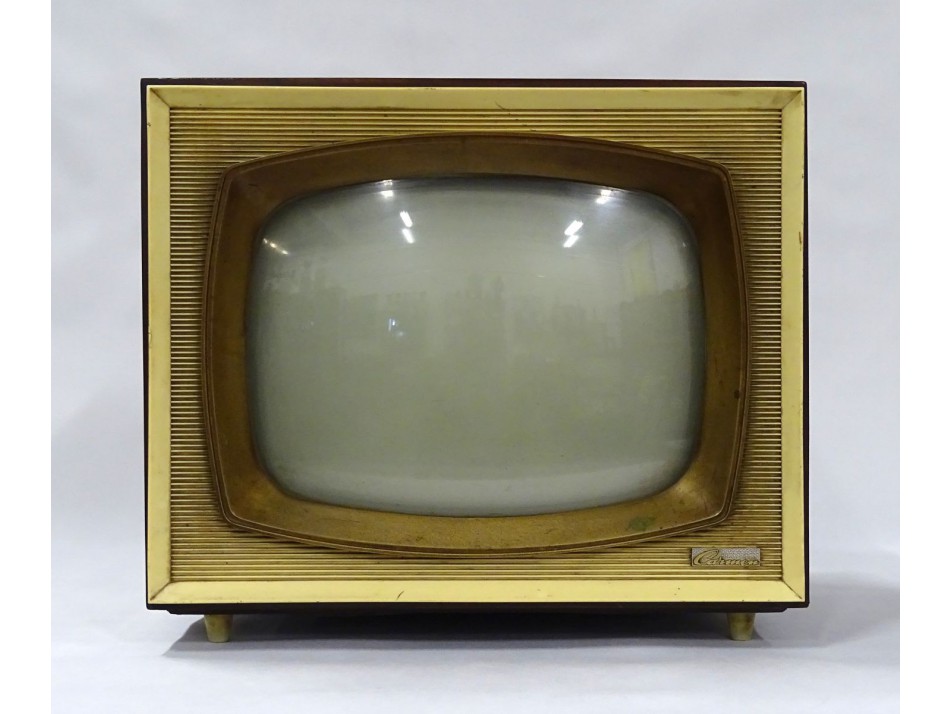

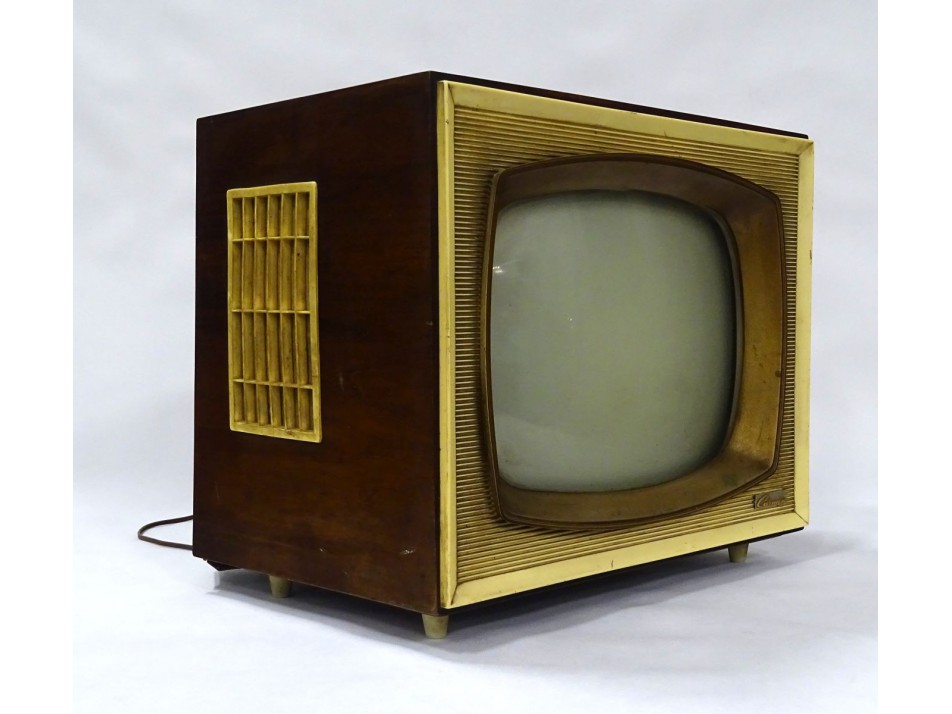

A Carmen televízió, a Tavasz tv modernebb változata. A televízió

egy sávon a helyi adó vételére készült. A gyár a készüléket a

kívánt csatornára beállítva szállította. A beállítottól eltérő csatornára

való áttérést dugaszolható tekercs cseréjével lehetett elvégezni.

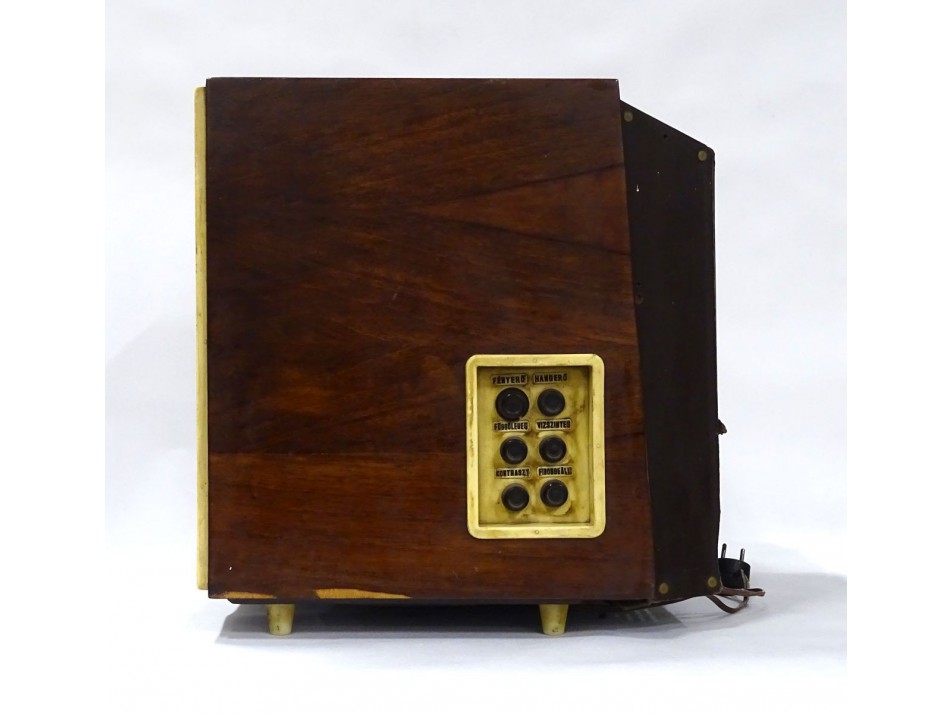

A kezelőgombokat a televízió oldalán helyezték el.

A tv-készülék korabeli ára 4200 Ft. volt.

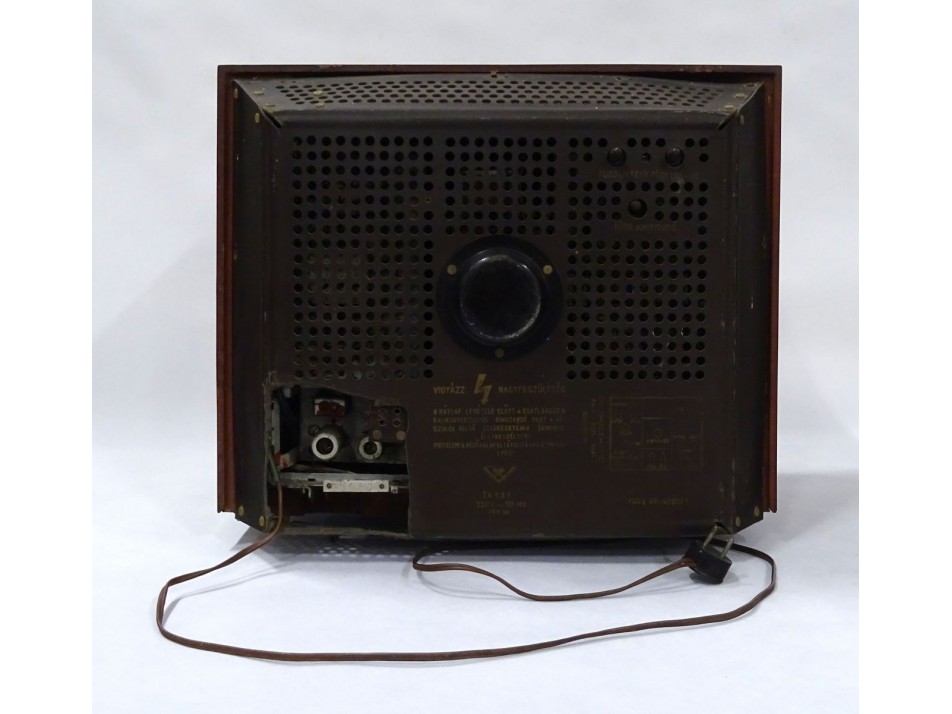

Dugaszolható tekercs:

Kezelőgombok: bekapcsoló + fényerő-szabályzó, hangerő-szabályzó,

függőleges frekvencia-szabályzó, vízszintes frekvencia-szabályzó,

kontraszt-szabályzó, finomhangoló.

TA 631 Carmen televíziókészülék műszaki adatai:

Méret:

Súly:                                kb. 26 kg

Feszültség:                       220 V + 5% - 10%

Teljesítményfelvétel:           kb. 130 W

Csövek száma:                 képcsővel együtt 17 db.

Antennabemenet:              240 Ω szimmetrikus közel-távol bemenet

Demodulátor:                    kép: Germánium dióda

                                       hang: aránydetektor PABC80

Képérzékenység:              az I. sávban 600 uV, a III. sávban 900 uV

Hangérzékenység:            50 uV

Szinkronérzékenység:       300 uV

Kép KF:                           38 MHz

Hang KF:                         6,5 MHz különbségi hanghordozó

Sávszélesség antennáról:  nagyobb, mint 4 MHz

Sorfrekvencia:                   15.625 Hz

Képváltó frekvencia:           50 Hz

Frekvencia szabályzás:      vízszintes: +-300 Hz, függőleges: +-2 Hz

Hangszóró:                       1 db. 130 mm-es permanens dinamikus

Hangteljesítmény:              1,2 W (k = 10 %)

Elektroncsövek:

1db. EC92, 1db. PCF82, 3db. EF80, 2db. ECH81, 1db. PCL82,

1db. PCL84, 1db. PABC80, 1db. PL82, 1db. PL36, 1db. PY83,

1db. EY86, 2db. PY82,

Képcső: 43 cm 90 fokos AW 43-80
